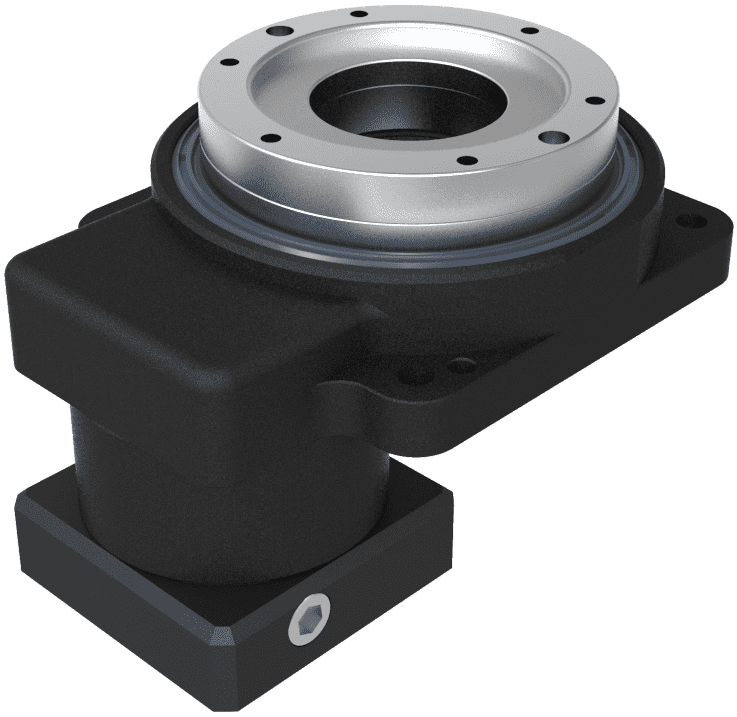

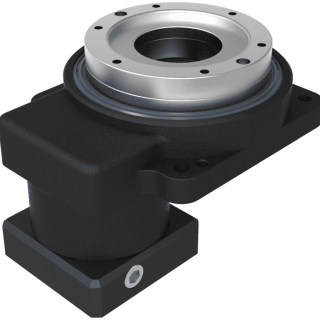

GT-H

商品編號:GT-H
• 彈性電機連接
• 高精度定位
• 中空結構
• 直接連結
• 螺旋齒輪設計

產品特性 Characteristic



  • 彈性電機連接
      可搭配各廠牌伺服或步進電機。 輪入端與馬達的連結採用筒夾式的鎖緊機構,並經動平 衡分析,以確保輸入轉速下結合介面的同心度和平衡 度,及零背隙的動力傳遞。
  • 高精度定位
      重覆定位精度 ±10 sec ,回程間隙 ≦ 1 arcmin  ,動態齒隙差 2 arcmin。
  • 軸承
     採用高精密交叉斜角滾柱軸承,體積 小、結構緊湊,可同時承載徑向及軸 向負荷。 在軸向負荷較小的應用場合,亦可選 用滾珠軸承。
  • 中空結構
     配管、配線便利
  • 螺旋齒輪設計
     減速機構採用螺旋齒輪設計,齒形嚙合率為一般正 齒輪的二倍以上,具有運轉平順、低噪音、高輸出 扭矩和低背隙的特性。






 規 格 表

機型
TYPE
比數
RATIO
背隙 ( arcmin )
Backlash
最大加速力矩 ( Nm )
Max. Acceleration Torque
急停扭矩 ( Nm )
Emergency Stop Torque
慣性慣量 ( kg.m²)
Inertia Moment
出力容許轉速 ( RPM )
Output Permissible Speed
容許載重 ( N )
Permissible Thrust Load
動態齒輪差 ( arcmin )
Lost Motion
重覆定位精度 ( arcsec )
Repetitive Positioning Accuracy
工作台面偏擺 ( mm )
Runout of Output Table Surface
GT60H 5~100 less than 1 1.5 倍額定輸出扭矩 2 倍額定輸出扭矩 777 x 10-7 300 350 單段 2(0.033° ) / 雙段 3(0.05° ) 單段 ±10(0.0028° ) / 雙段 ±15(0.0042° ) 0.01
GT85H 5~100 less than 1 1.5 倍額定輸出扭矩 2 倍額定輸出扭矩 1203 x
10-6
200 900 單段 2(0.033° ) / 雙段 3(0.05° ) 單段 ±10(0.0028° ) / 雙段 ±15(0.0042° ) 0.01
GT110H 5~100 less than 1 1.5 倍額定輸出扭矩 2 倍額定輸出扭矩 1483 x
10-6
200 1200 單段 2(0.033° ) / 雙段 3(0.05° ) 單段 ±10(0.0028° ) / 雙段 ±15(0.0042° ) 0.015
GT135H 5~100 less than 1 1.5 倍額定輸出扭矩 2 倍額定輸出扭矩 2772 x
10-6
200 2200 單段 2(0.033° ) / 雙段 3(0.05° ) 單段 ±10(0.0028° ) / 雙段 ±15(0.0042° ) 0.015
GT200H 5~100 less than 1 1.5 倍額定輸出扭矩 2 倍額定輸出扭矩 27619
x 10-6
200 4000 單段 2(0.033° ) / 雙段 3(0.05° ) 單段 ±10(0.0028° ) / 雙段 ±15(0.0042° ) 0.02
GT250H 10~100 less than 1 1.5 倍額定輸出扭矩 2 倍額定輸出扭矩 53551
x 10-6
200 5060 單段 2(0.033° ) / 雙段 3(0.05° ) 單段 ±10(0.0028° ) / 雙段 ±15(0.0042° ) 0.025
