PBL
商品編號：PBL

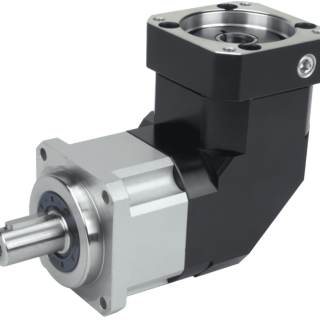

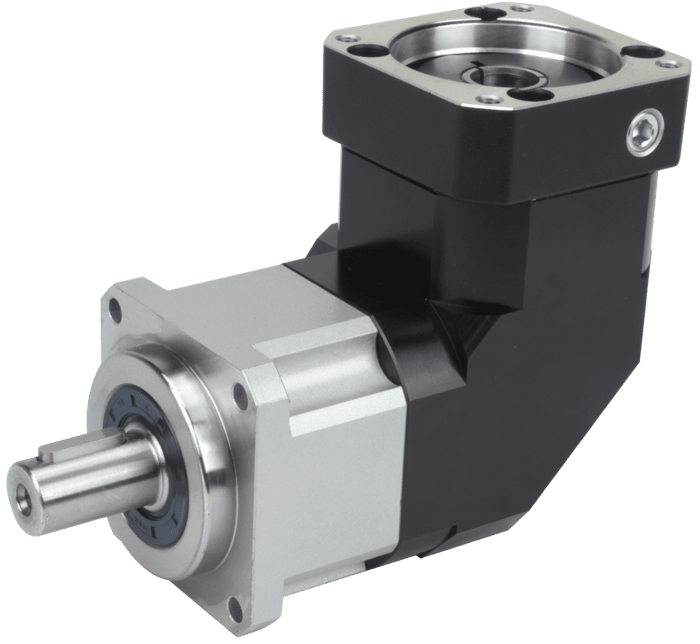

精密行星減速機SERVOBOX 系列，以螺旋齒輪設計，採用精密CNC 滾齒機加工，咬合精準、運轉順暢，低噪音。一體式的齒輪箱本體，與同規格型減速機相比，體積小( 省1/4 以上體積與重量) 輸出扭力大、傳動效率高。
產品特性 Characteristic
- 傘齒輪 90° 轉向設計，更能適應各種場合。
- 單段背隙 ≦ 10弧分(arcmin)以內。雙段背隙 ≦ 12弧分(arcmin)以內。
- 單段式效率在95% 以上，雙段式效率在92% 以上。
- 最高輸入轉速可達 6,000 RPM。
- 扭矩比一般正齒輪行星減速機扭矩高。
- 採用高強度合金鋼材，整顆齒輪經硬化處理，非只有表面硬化，確保使用壽命及長期使用仍保持最初的精密度。
規 格 表
| 機型 TYPE |
比數 RATIO |
背隙 ( arcmin ) Backlash |
最大加速力矩 ( Nm ) Max. Acceleration Torque |
急停扭矩 ( Nm ) Emergency Stop Torque |
額定輸入轉速( RPM ) Rated Input Speed |
最大輸入轉速 ( RPM ) Max. Input Speed |
扭轉剛性 ( Nm/arcmin ) Torsional Rigidity |
容許徑向力 ( N ) Max. Radial Force |
容許軸向力( N ) Max. Axial Force |
|---|---|---|---|---|---|---|---|---|---|
| PBL44 | 3~200 | less than 10 | 1.8 倍額定輸出扭矩 | 3 倍額定輸出扭矩 | 3,000 | 6,000 | 3 | 360 | 180 |
| PBL62 | 3~200 | less than 10 | 1.8 倍額定輸出扭矩 | 3 倍額定輸出扭矩 | 3,000 | 6,000 | 6 | 1,120 | 560 |
| PBL90 | 3~200 | less than 10 | 1.8 倍額定輸出扭矩 | 3 倍額定輸出扭矩 | 3,000 | 6,000 | 14 | 3,040 | 1,520 |
| PBL120 | 3~200 | less than 10 | 1.8 倍額定輸出扭矩 | 3 倍額定輸出扭矩 | 3,000 | 5,000 | 27 | 6,460 | 3,230 |
| PBL142 | 3~200 | less than 10 | 1.8 倍額定輸出扭矩 | 3 倍額定輸出扭矩 | 3,000 | 5,000 | 60 | 8,830 | 4,410 |
| PBL180 | 3~200 | less than 10 | 1.8 倍額定輸出扭矩 | 3 倍額定輸出扭矩 | 3,000 | 4,000 | 140 | 14,820 | 7,410 |
| PBL220 | 3~200 | less than 10 | 1.8 倍額定輸出扭矩 | 3 倍額定輸出扭矩 | 2,000 | 3,000 | 240 | 48,450 | 24,225 |
