SD
商品編號：SD

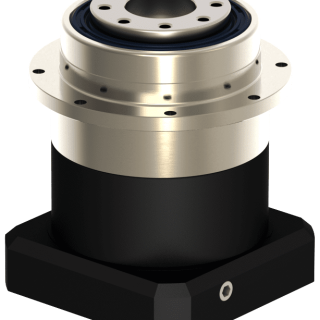

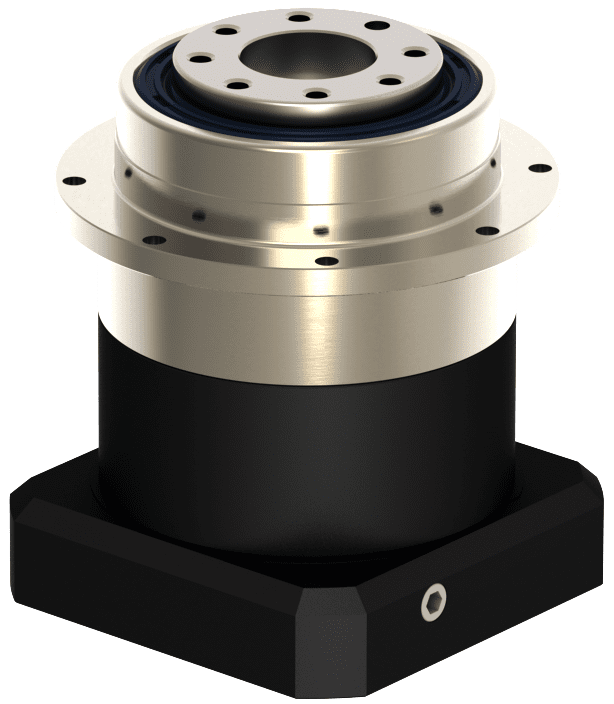

精密行星減速機SERVOBOX 系列，以螺旋齒輪設計，採用精密CNC 滾齒機加工，咬合精準、運轉順暢，低噪音。一體式的齒輪箱本體，與同規格型減速機相比，體積小( 省1/4 以上體積與重量) 輸出扭力大、傳動效率高。
產品特性 Characteristic
- 軸承形式提供兩種來選擇，分別為 滾珠軸承 Ball Bearing (47#~255#) 與 滾錐軸承 Taper Bearing (90#~255#)。
- 噪音低於 65dB。
- 單段低於7 弧分(arcmin)，可選擇1 弧分規格。
雙段減速在9 弧分(arcmin)以內。 - 單段式效率在97% 以上，雙段式效率在94% 以上。
- 最高輸入轉速可達 6,000 RPM。
- 扭矩比一般正齒輪行星減速機扭矩高。
- 採用高強度合金鋼材，整顆齒輪經硬化處理，非只有表面硬化，確保使用壽命及長期使用仍保持最初的精密度。
- 採模組化設計，行星齒箱可相互連結，速比可達1/100 以上。
規 格 表
| 機型 TYPE |
比數 RATIO |
背隙 ( arcmin ) Backlash |
最大加速力矩 ( Nm ) Max. Acceleration Torque |
急停扭矩 ( Nm ) Emergency Stop Torque |
額定輸入轉速( RPM ) Rated Input Speed |
最大輸入轉速 ( RPM ) Max. Input Speed |
扭轉剛性 ( Nm/arcmin ) Torsional Rigidity |
容許徑向力 ( N ) 滾珠軸承 Max. Radial Force Ball Bearing |
容許軸向力( N ) 滾珠軸承 Max. Axial Force Ball Bearing |
容許徑向力 ( N ) 滾錐軸承 Max. Radial Force Taper Bearing |
容許軸向力( N ) 滾錐軸承 Max. Axial Force Taper Bearing |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SD47 | 4~100 | less than 3 | 1.8 倍額定輸出扭矩 | 3 倍額定輸出扭矩 | 3,000 | 6,000 | 6 | 2,040 | 1,020 | - | - |
| SD64 | 4~100 | less than 3 | 1.8 倍額定輸出扭矩 | 3 倍額定輸出扭矩 | 3,000 | 6,000 | 14 | 2,520 | 1,260 | - | - |
| SD90 | 4~100 | less than 1 | 1.8 倍額定輸出扭矩 | 3 倍額定輸出扭矩 | 3,000 | 6,000 | 30 | 8,460 | 4,230 | 14,660 | 7,330 |
| SD110 | 4~100 | less than 1 | 1.8 倍額定輸出扭矩 | 3 倍額定輸出扭矩 | 3,000 | 6,000 | 86 | 12,720 | 6,360 | 23,000 | 11,500 |
| SD140 | 4~100 | less than 1 | 1.8 倍額定輸出扭矩 | 3 倍額定輸出扭矩 | 3,000 | 5,000 | 155 | 14,070 | 7,035 | 37,200 | 18,600 |
| SD200 | 4~100 | less than 1 | 1.8 倍額定輸出扭矩 | 3 倍額定輸出扭矩 | 3,000 | 4,000 | 450 | 35,200 | 17,600 | 73,600 | 36,800 |
| SD255 | 4~100 | less than 1 | 1.8 倍額定輸出扭矩 | 3 倍額定輸出扭矩 | 2,000 | 3,000 | 1,126 | 39,600 | 19,800 | 107,200 | 53,600 |
