首頁 產品 減速機單元 高精密直交軸減速機 ST-DM
  • ST-DM

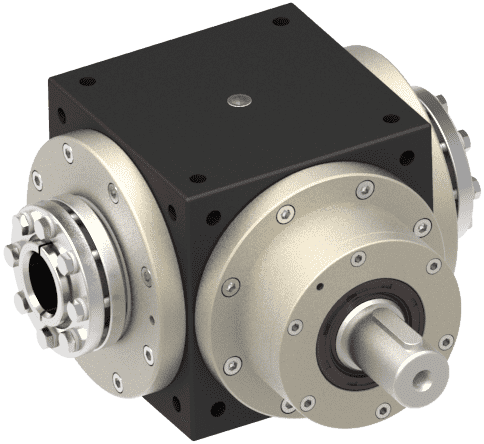

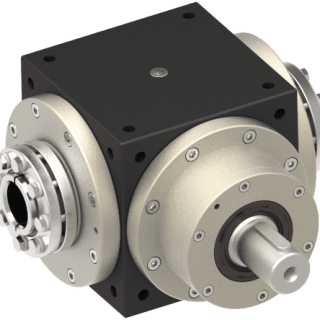

ST-DM

ST-DM

商品編號：ST-DM
• 齒輪採高強力滲碳合金鋼，研磨精密度符合 AGMA12 級標準以內。

• 採用Gleason 參數齒輪設計軟件，得到最佳化接觸面積的齒印參數，保證了最高扭矩以及最小噪音。

• 並利用3D-CAE 軟體的設計分析技術，對減速機整體強度及螺旋傘齒輪進行分析，增加齒輪系及減速機的使用壽命。
加入洽詢單

產品特性 Characteristic


  • 使用Gleason 參數齒輪加工設備，加工研磨等級的螺旋傘齒輪，確保低背隙、低噪音。
  • 多重精密加工表面易於組裝，適用於任意安裝方向。
  • 高精密研磨的蝸線傘齒輪組結合最佳化設計的行星式齒輪組可以達到 500:1 的減速比。
  • 免保養無須更換潤滑油，運轉壽命長。
  • 結構緊湊，富有剛性的設計保證了在小體積，重量輕的情況下能夠達到最高扭矩及較大的減速比。
  • 輸入端與馬達的連結採用筒夾式的鎖緊機構，並經動平衡分析，以確保在高輸入轉速下結合介面的同心度和平衡度，及零背隙的動力傳遞。


 規 格 表
機型
TYPE		 比數
RATIO		 背隙 ( arcmin )
Backlash		 最大加速力矩 ( Nm )
Max. Acceleration Torque		 急停扭矩 ( Nm )
Emergency Stop Torque		 額定輸入轉速( RPM )
Rated Input Speed		 最大輸入轉速 ( RPM )
Max. Input Speed		 容許徑向力 ( N )
滾珠軸承
Max. Radial Force
Ball Bearing		 容許軸向力( N )
滾珠軸承
Max. Axial Force
Ball Bearing		 容許徑向力 ( N )
滾錐軸承
Max. Radial Force
Taper Bearing		 容許軸向力( N )
滾錐軸承
Max. Axial Force
Taper Bearing
ST65-DM 1~50 less than 6 1.5 倍額定輸出扭矩 3 倍額定輸出扭矩 3,000 6,000 700 350 - -
ST75-DM 1~50 less than 3 1.5 倍額定輸出扭矩 3 倍額定輸出扭矩 3,000 6,000 1,050 525 2,400 1,200
ST90-DM 1~50 less than 3 1.5 倍額定輸出扭矩 3 倍額定輸出扭矩 3,000 5,500 1,500 750 3,200 1,600
ST110-DM 1~50 less than 3 1.5 倍額定輸出扭矩 3 倍額定輸出扭矩 2,500 4,500 2,360 1,180 5,000 2,500
ST140-DM 1~50 less than 3 1.5 倍額定輸出扭矩 3 倍額定輸出扭矩 2,500 3,500 3,080 1,540 6,500 3,250
ST170-DM 1~50 less than 3 1.5 倍額定輸出扭矩 3 倍額定輸出扭矩 2,000 3,000 4,800 2,400 9,100 4,550
ST210-DM 1~50 less than 3 1.5 倍額定輸出扭矩 3 倍額定輸出扭矩 2,000 3,000 6,400 3,200 13,000 6,500
ST240-DM 1~50 less than 3 1.5 倍額定輸出扭矩 3 倍額定輸出扭矩 2,000 3,000 8,200 4,100 17,000 8,500
ST280-DM 1~50 less than 3 1.5 倍額定輸出扭矩 3 倍額定輸出扭矩 2,000 3,000 9,500 4,750 19,300 9,650
