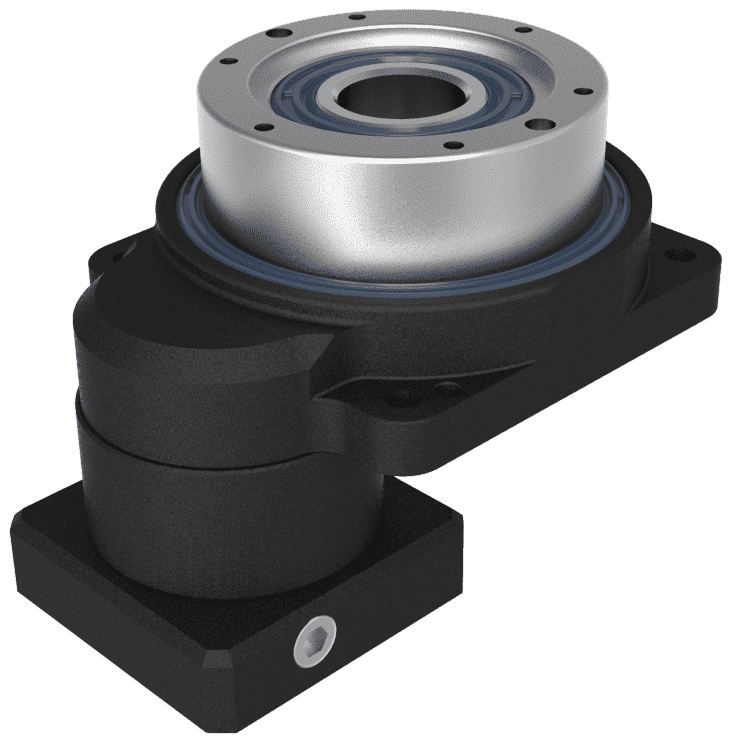

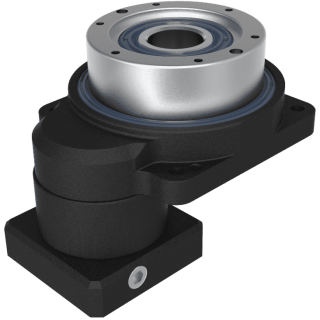

中空旋轉平台減速機 Hollow Rotary Reducers - GT-B

商品編號：GT-B

• 彈性電機連接
• 高精度定位
• 中空結構
• 直接連結
• 螺旋齒輪設計

可搭配各廠牌伺服或步進電機。輪入端與馬達的連結採用筒夾式的鎖緊機構，並經動平衡分析，以確保輸入轉速下結合介面的同心度和平衡度，及零背隙的動力傳遞。

重覆定位精度 ±10 sec ，回程間隙 ≦ 1 arcmin ，動態齒隙差 2 arcmin。

採用高精密交叉斜角滾柱軸承，體積小、結構緊湊，可同時承載徑向及軸向負荷。在軸向負荷較小的應用場合，亦可選用滾珠軸承。

配管、配線便利

減速機構採用螺旋齒輪設計，齒形嚙合率為一般正齒輪的二倍以上，具有運轉平順、低噪音、高輸出扭矩和低背隙的特性。

機型 TYPE	比數 RATIO	背隙 ( arcmin ) Backlash	最大加速力矩 ( Nm ) Max. Acceleration Torque	急停扭矩 ( Nm ) Emergency Stop Torque	慣性慣量 ( kg.m²) Inertia Moment	出力容許轉速 ( RPM ) Output Permissible Speed	容許載重 ( N ) Permissible Thrust Load	動態齒輪差 ( arcmin ) Lost Motion	重覆定位精度 ( arcsec ) Repetitive Positioning Accuracy	工作台面偏擺 ( mm ) Runout of Output Table Surface
GT60B	5~100	less than 1	1.5 倍額定輸出扭矩	2 倍額定輸出扭矩	777 x 10-7	300	350	單段 2(0.033° ) / 雙段 3(0.05° )	單段 ±10(0.0028° ) / 雙段 ±15(0.0042° )	0.01
GT85B	5~100	less than 1	1.5 倍額定輸出扭矩	2 倍額定輸出扭矩	1268 x 10-6	300	600	單段 2(0.033° ) / 雙段 3(0.05° )	單段 ±10(0.0028° ) / 雙段 ±15(0.0042° )	0.01
GT110B	5~100	less than 1	1.5 倍額定輸出扭矩	2 倍額定輸出扭矩	1562 x 10-6	300	800	單段 2(0.033° ) / 雙段 3(0.05° )	單段 ±10(0.0028° ) / 雙段 ±15(0.0042° )	0.015
GT135B	5~100	less than 1	1.5 倍額定輸出扭矩	2 倍額定輸出扭矩	2918 x 10-6	300	1450	單段 2(0.033° ) / 雙段 3(0.05° )	單段 ±10(0.0028° ) / 雙段 ±15(0.0042° )	0.015
GT200B	5~100	less than 1	1.5 倍額定輸出扭矩	2 倍額定輸出扭矩	29072 x 10-6	300	2500	單段 2(0.033° ) / 雙段 3(0.05° )	單段 ±10(0.0028° ) / 雙段 ±15(0.0042° )	0.02
