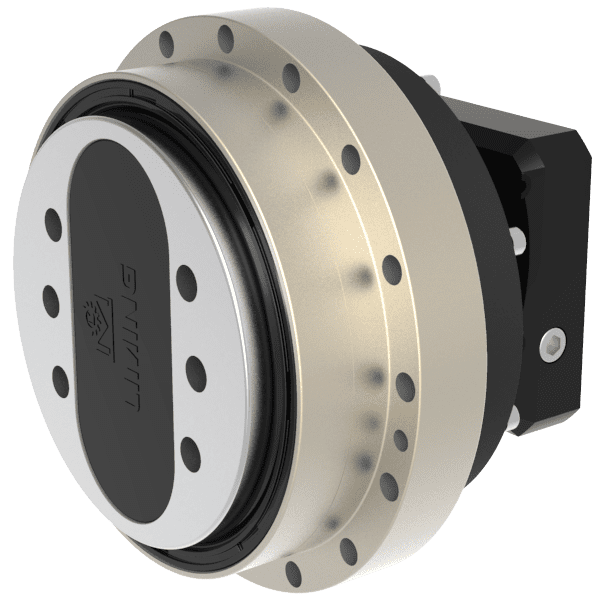

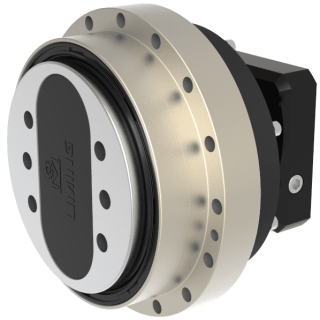

RSN
商品編號：RSN
• CYKODRIVE 系列減速機是在擺線針輪傳動基礎上發展起來的一種傳動。
• 由漸開線圓柱齒輪行星減速機構和擺線針輪行星減速機構二部份構成。
• 漸開線行星齒輪與凸輪軸連成一體，作為擺線針輪傳動部分的輸入。
• 凸輪軸帶動擺線齒輪做偏心運動。凸輪軸向順時針方向旋轉1週，擺線齒輪將沿逆時針方向移動1 個齒。
• 由漸開線圓柱齒輪行星減速機構和擺線針輪行星減速機構二部份構成。
• 漸開線行星齒輪與凸輪軸連成一體，作為擺線針輪傳動部分的輸入。
• 凸輪軸帶動擺線齒輪做偏心運動。凸輪軸向順時針方向旋轉1週，擺線齒輪將沿逆時針方向移動1 個齒。
產品特性 Characteristic
高可靠性、高剛度、高精度、大扭矩
- 最佳化的擺線齒型設計，扭曲剛度非常大。
- 兩個擺線輪設計，多齒嚙合增加強度。
- 採用雙支撐的斜角滾珠軸承並加大軸承跨距，增加出力端剛性。
- 即使施加高達額定轉矩5 倍的轉矩時，產品也不會損壞。
- 高精密的加工技術，使得產品齒隙小(<1arcmin)，運轉效率高。
追求簡單使用
- 已封入潤滑脂，防護等級 IP65，免更換及保護。
- 採用筒夾式的鎖緊機構和及這適用於各廠牌的馬達法蘭，使馬達的安裝非常簡單。

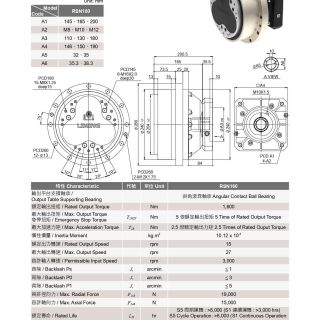

規 格 表
| 機型 TYPE |
比數 RATIO |
背隙 ( arcmin ) Backlash |
額定輸出扭矩 ( Nm ) Rated Output Torque |
急停扭矩 ( Nm ) Emergency Stop Torque |
最大加速力矩 ( Nm ) Max. Acceleration Torque |
額定出力轉速 ( RPM ) Rated Output Speed |
最大輸出轉速( RPM ) Max. Output Speed |
扭轉剛性 ( Nm/arcmin ) Torsional Rigidity |
容許徑向力 ( N ) Max. Radial Force |
容許軸向力( N ) Max. Axial Force |
重量 ( kg ) Weight |
|---|---|---|---|---|---|---|---|---|---|---|---|
| RSN6 | 41、61、81、121 | less than 2 | 60 | 5 倍額定輸出扭矩 | 2 倍額定輸出扭矩 | 15 | 55 | 50 | 2,100 | 1,500 | 3.3 |
| RSN20 | 41、61、81、121、161 | less than 1 | 200 | 5 倍額定輸出扭矩 | 2.5 倍額定輸出扭矩 | 15 | 50 | 70 | 6,500 | 4,300 | 5.8 |
| RSN40 | 41、61、81、121、161 | less than 1 | 400 | 5 倍額定輸出扭矩 | 2.5 倍額定輸出扭矩 | 15 | 45 | 100 | 8,600 | 5,700 | 11.2 |
| RSN80 | 45、66、81、101、171 | less than 1 | 800 | 5 倍額定輸出扭矩 | 2.5 倍額定輸出扭矩 | 15 | 42 | 150 | 12,500 | 8,200 | 17.7 |
| RSN110 | 41、61、81、121、161 | less than 1 | 1,100 | 5 倍額定輸出扭矩 | 2.5 倍額定輸出扭矩 | 15 | 35 | 210 | 16,000 | 12,000 | 23.1 |
| RSN160 | 41、61、81、121、161 | less than 1 | 1,600 | 5 倍額定輸出扭矩 | 2.5 倍額定輸出扭矩 | 15 | 27 | 300 | 19,000 | 15,000 | 36.4 |
| RSN320 | 41、61、81、121、161 | less than 1 | 3,200 | 5 倍額定輸出扭矩 | 2.5 倍額定輸出扭矩 | 15 | 21 | 980 | 25,300 | 20,000 | 57.5 |
